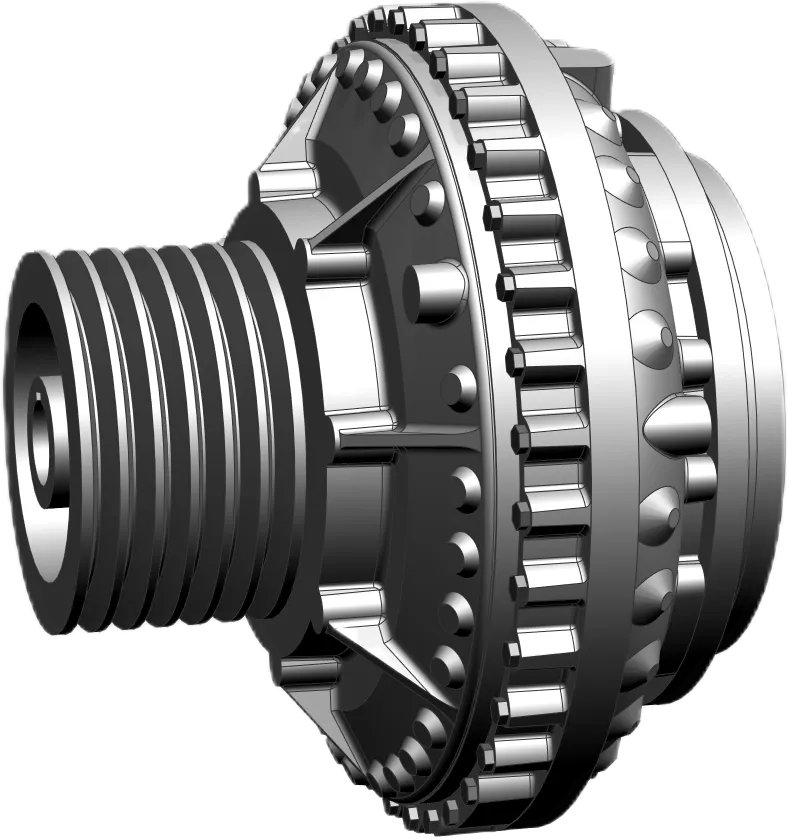

وصلة سائلة مزودة ببكرة مدمجة
إلغاء محولات البكرات المنفصلة · تقليل الطول المحوري بنسبة 40% · تشغيل عدة آلات

توفر وصلة السوائل القياسية بالفعل بدء تشغيل سلس وحماية من الحمل الزائد. ولكن عندما تحتاج أيضًا إلى تشغيل معدات مساعدة عبر سير (مثل مروحة أو ناقل صغير أو مضخة هيدروليكية)، فإن الحل التقليدي يكون معقدًا: بكرة منفصلة مثبتة على عمود المحرك، بالإضافة إلى وصلة منفصلة. هذا يستهلك مساحة محورية، ويزيد من مشاكل المحاذاة، وينقل صدمة السير مباشرة إلى محامل المحرك.وصلة سائلة مزودة ببكرة مدمجةيتم حل هذه المشكلة عن طريق تصنيع أخاديد البكرة مباشرةً على غلاف الوصلة (جهة الإدخال أو الإخراج). والنتيجة: وحدة واحدة مدمجة تؤدي وظيفتين - نقل الطاقة الهيدروليكية وقيادة السير - مما يوفر ما يصل إلى 40% من الطول، ويلغي الحاجة إلى محولات إضافية، ويحمي جميع الآلات المُدارة.

✔ لماذا تختار تصميم البكرة المتكاملة

• مكون واحد، وظيفتان– يجمع بين وصلة هيدروديناميكية وبكرة حزام. لا حاجة إلى محور بكرة منفصل أو وصلة عمود إضافية.

• طول إجمالي أقصر– نسبة التخفيض النموذجية: من 550 مم إلى 330 مم لمحرك بقدرة 200 كيلوواط. أمر بالغ الأهمية للكسارات المتنقلة، والحصادات الزراعية، والآلات الصناعية الصغيرة.

• تم امتصاص صدمة الحزام بواسطة وصلة السوائل- على عكس البكرة الصلبة، تعمل الدائرة الهيدروليكية على تخميد الاهتزازات والحد من ارتفاعات عزم الدوران، مما يحمي محامل المحرك والحزام نفسه.

• وصلة واحدة تشغل عدة آلات– يمكن لعمود الإخراج المباشر أن يقوم بتشغيل حمل واحد (مثل الكسارة)، بينما يقوم الحزام بتشغيل حمل آخر (مثل المروحة أو الناقل).

• محاذاة أسهل– نظرًا لأن البكرة مصنعة كوحدة متكاملة، فإن مركزيتها مع العمود مضمونة. المهم فقط هو محاذاة المحرك مع الوصلة.

• تصميمات أحزمة قابلة للتخصيص– حزام V (SPA، SPB، SPC)، حزام متعدد V، حزام التوقيت، حزام مسطح – نحن نطابق نظام الحزام الحالي لديك.

? المواصفات الفنية

※ للحصول على رسومات محددة للبكرات، ومنحنيات عزم الدوران، وحدود شد الحزام، يرجى الاتصال بالقسم الهندسي.

⚙️ كيف يعمل نظام وصلة البكرة المتكاملة

تحتوي الوحدة على دائرة توصيل هيدروليكية قياسية (عجلة المضخة + التوربين) داخل غلاف مصبوب. يشتمل الغلاف أيضًا على بكرة سير مدمجة - إما على جانب الإدخال (إذا كنت بحاجة إلى تشغيل مروحة من المحرك قبل التوصيل) أو، وهو الأكثر شيوعًا، على جانب الإخراج (بحيث يستفيد نظام نقل الحركة بالسير أيضًا من خاصية بدء التشغيل السلس وتحديد عزم الدوران في التوصيل الهيدروليكي). تتدفق الطاقة من المحرك عبر التوصيل الهيدروليكي إلى عمود الإخراج. في الوقت نفسه، ينقل سير ملفوف حول البكرة الطاقة إلى آلة مساعدة. نظرًا لأن البكرة مثبتة بإحكام على غلاف التوصيل (الذي يدور بسرعة التوربين)، فإن الآلة المساعدة تتلقى نفس خاصية بدء التشغيل السلس والحماية من الحمل الزائد التي تتلقاها الآلة الرئيسية. لا حاجة لآلية شد سير منفصلة على التوصيل - تُستخدم شدادات سير قياسية، ولكن تم تصميم غلاف التوصيل لتحمل الحمل القطري دون انحراف.

? تطبيقات مثالية لوصلة بكرة متكاملة

• محطات التكسير والغربلة المتنقلة– تشغيل الكسارة (مباشرة) وناقل التفريغ أو مروحة الغبار (حزام) من محرك واحد.

• حصادات زراعية وآلات تقطيع الأعلاف– قم بتشغيل آلية الدراس الرئيسية والمنفاخ/المضخة الهيدروليكية في وقت واحد.

• الخلاطات الصناعية– يتم تشغيل عمود المحرك مباشرة، ويتم تشغيل مروحة التبريد أو لولب التغذية بواسطة حزام.

• مجموعات المولدات– رأس المولد موصول مباشرة، ومروحة الرادياتير أو مضخة الماء تعمل بواسطة حزام من نفس الوصلة.

• آلات تقطيع وتفتيت الخشب– الدوار الرئيسي مباشر، وبكرة التغذية أو المضخة الهيدروليكية عبر الحزام.

? التخصيص – نقوم بتصنيع البكرة وفقًا لمواصفاتك

بخبرة تزيد عن 22 عامًا، قمنا بتوريد آلاف الوصلات المدمجة مع البكرات لمصنعي المعدات الأصلية والمستخدمين النهائيين. سيقوم مهندسونا بفحص قوة شد الحزام، وحمل البروز، والحدود الحرارية لضمان عمر طويل. جميع الوحدات مشمولة بضمان لمدة تتراوح بين سنة وسنتين يغطي كلاً من وصلة السوائل والبكرة.

? لماذا يختلف نظام وصلة البكرة المتكاملة لدينا؟

• لا حاجة لمحول إضافي– تقوم حلول أخرى بتثبيت بكرة منفصلة على محور التوصيل. أما تصميمنا فهو قطعة واحدة، مما يمنع التآكل الناتج عن الاحتكاك وأخطاء المحاذاة.

• قدرة تحمل أعلى للأحمال الشعاعية– تم تعزيز الهيكل بالقرب من خط الحزام لتحمل شد الحزام الثقيل دون أن ينثني.

• جرد مبسط– قطعة غيار واحدة تحل محل قطعتين.

• مثبتة في المعدات المتنقلة- يستخدم في الكسارات والحصادات وخلاطات الخرسانة في جميع أنحاء العالم.

❓ الأسئلة الشائعة – تكامل البكرات

? فيديو توضيحي للمنتج

انظر كيف يحل نظام وصلة البكرة المتكاملة محل وصلة منفصلة + كتلة بكرة، ويعمل على تبسيط تصميمات محركات الآلات المتعددة.

داليان مايرويشنغ - وصلات هيدروليكية مزودة ببكرات مدمجة | تأسست عام 2004 | حاصلة على شهادة ISO9001 | حلول متعددة المحركات مدمجة
